ラピッドドア 3 相ギヤードモーターの回転方向を反転することは、高速ドアのメンテナンスと操作で頻繁に発生するタスクです。のサプライヤーとしてラピッドドア三相ギヤードモーター, このプロセスの重要性と、それがドア システムの機能に及ぼす影響を理解しています。このブログでは、ラピッドドア三相ギヤードモーターの回転方向を反転する方法の詳細な手順と考慮事項を共有します。
三相ギヤードモーターの基本を理解する
三相ギヤードモーターは、三相電源を使用して回転力を発生する電動モーターの一種です。ギアシステムはモーターの速度を下げてトルクを高めるために使用され、ラピッドドアなど、低速で高トルクが必要な用途に適しています。
三相モーターの回転方向は電源の相順によって決まります。三相システムには、互いに 120 度位相が異なる 3 つの電圧波形があります。相順を変えることで、モーター内の回転磁界の方向を反転でき、モーターの回転方向も反転します。
工具と安全上の注意事項
3 相ギヤード モーターの回転方向を逆転させる前に、次の工具が必要です。
- ドライバーセット
- 絶縁テープ
- 電圧テスター
電気機器を扱う際には、安全性が最も重要です。以下の安全上の注意事項を必ず守ってください。
- 主幹ブレーカーまたはスイッチでモーターへの電源を切ります。
- 電圧テスターを使用して、モーター端子に電圧が存在しないことを確認します。
- 絶縁手袋や安全メガネなどの適切な個人用保護具 (PPE) を着用してください。
回転方向を逆にする手順
次の手順は、ラピッド ドア 3 相ギヤード モーターの回転方向を反転する一般的なプロセスの概要を示しています。
ステップ 1: モーター端子の位置を確認する
最初のステップは、モーター端子の位置を確認することです。これらは通常、モーター側の端子ボックス内にあります。端子ボックスには、L1、L2、L3 というラベルの付いた 3 つの端子があり、電源の 3 相に対応します。
ステップ 2: 位相接続を特定する
モーター端子を見つけたら、相接続を特定する必要があります。相接続は通常、L1 が黒、L2 が赤、L3 が青というように色分けされています。ただし、色分けはモーターのメーカーや電気システムによって異なる場合があります。
ステップ 3: 2 つの位相接続を交換する
モーターの回転方向を逆にするには、2 つの相接続を交換する必要があります。たとえば、現在の位相接続が L1 から黒、L2 から赤、L3 から青である場合、L1 が赤に接続され、L2 が黒に接続されるように、L1 と L2 の間の接続を交換できます。
ステップ 4: 接続を保護する
相接続を交換した後は、ドライバーを使用して接続をしっかりと固定してください。接続部が緩むのを防ぎ、電気絶縁を確保するために、接続部を絶縁テープで包みます。
ステップ 5: モーターをテストする
相接続の交換が完了し、接続が固定されたら、モーターへの電源をオンにして、回転方向をテストします。モーターが希望の方向に回転していれば、プロセスは完了です。そうでない場合は、モーターが正しい方向に回転するまで、位相接続を再度交換する必要がある場合があります。
考慮事項とトラブルシューティング
- モーターの互換性: モーターの回転方向を反転する前に、モーターが両方向に動作するように設計されていることを確認してください。一部のモーターには、回転方向の逆転を妨げる特定の設計制限がある場合があります。
- 制御システム: モーターの逆回転方向に対応するために、ラピッドドアの制御システムを調整する必要がある場合があります。これには、ドア コントローラーの再プログラムやリミット スイッチの調整が必要になる場合があります。
- トラブルシューティング: 相接続を逆にしてもモーターが回転しない場合は、接続の緩み、ヒューズ切れ、またはその他の電気的問題がないか確認してください。さらに支援が必要な場合は、モーター メーカーのマニュアルを参照するか、専門の電気技術者に問い合わせる必要がある場合もあります。
アプリケーションと関連製品

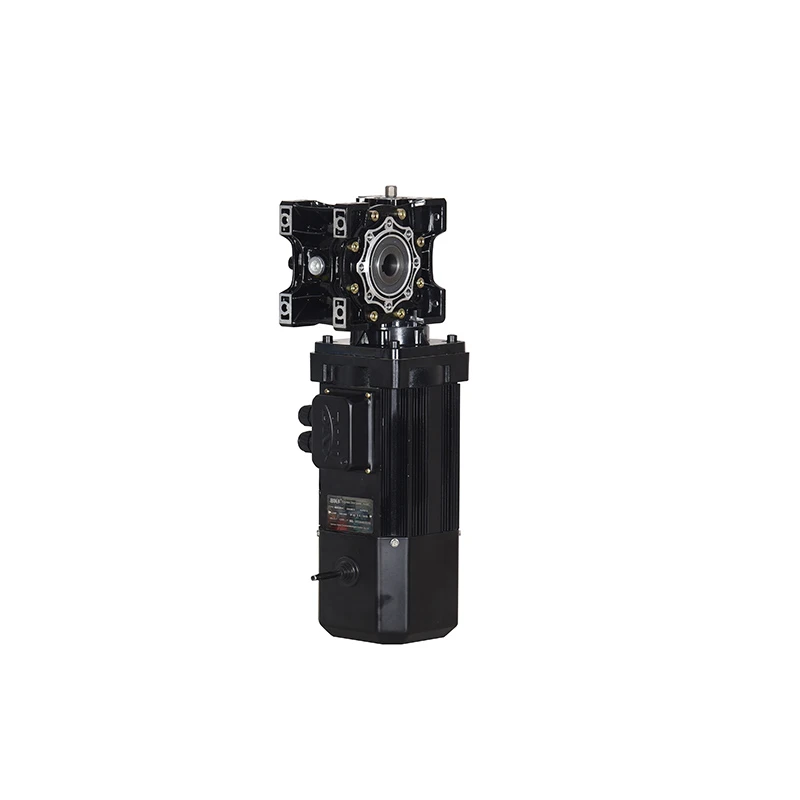

私たちのラピッドドア三相ギヤードモーターさまざまなラピッドドア用途に広く使用されており、信頼性が高く効率的なパフォーマンスを提供します。ラピッドドアモーターに加えて、以下のような他の産業用ドアモーターも提供しています。
- 高速ドア用サーボギヤードモーター: これらのモーターは高速ドア用に特別に設計されており、正確な制御と高速応答時間を実現します。
- セクショナルドア用サーボギヤードモーター: セクショナルドアに最適なモーターで、スムーズで静かな動作を実現します。
- 防爆サーボ非同期モーター: これらのモーターは危険な環境での使用に適しており、防爆保護と信頼性の高い性能を提供します。
- 三相誘導減速機: これらのモーターは、さまざまな工業用ドア用途向けの費用対効果の高いオプションであり、高いトルクとエネルギー効率を提供します。
結論
ラピッド ドア 3 相ギヤード モーターの回転方向を反転するのは、適切なツールと知識があれば比較的簡単なプロセスです。このブログで説明されている手順に従い、必要な安全対策を講じることで、モーターの回転方向を効果的に逆転させ、ラピッド ドア システムが適切に機能するようにすることができます。
当社についてご質問がある場合は、ラピッドドア三相ギヤードモーターまたはその他の産業用ドアモーター、または当社の製品の購入に興味がある場合は、お気軽にお問い合わせください。当社は、お客様のニーズを満たす高品質の製品と優れた顧客サービスを提供することに尽力しています。
参考文献
- 「電気モーターとドライブ: 基本、種類、応用」オースティン・ヒューズ、ビル・ドルーリー著
- モーターメーカーのドキュメント
